Solledge
＜PS＞E適合 特殊複合ケーブル
Solledge®︎ cable（ソレッジケーブル）は照明や音響の設備(主に仮設)における設営および撤去作業の負担軽減・時間短縮 配線美化(整線不要)等々のご支援を目的とし、これまで並行で布設されることの多かった 2系統のケーブルを1本にまとめた複合ケーブルです。
Solledge®︎cableが一部リニューアルしました。
PW320LD2SCを廃止し、新たにPW320LD4の販売を開始しました。
これまで、これまで信号線は2心+シールドでしたが、PW320LD4では4心+シールドになりました。
これにより、５PINフル結線にも対応可能になりました。
JECTECの品質認証を取得しておりますので、公共施設等においても安心してご使用いただけます。
ご要望に合わせ、加工しての販売にも対応しております。
弊社営業担当もしくは CONTACT よりお気軽にお問い合わせください。
主たる用途
- 複数台カスケード接続(電源・DMX)が必要とされる照明機器(PW320LD4)
- イベント等で多用されるアンプ内蔵のパワードスピーカー(PW320LA4、PW320LA4S)
仕様
| 製品型名 | PW320LD4 | PW320LA4 | PW320LA4S | |
| 信号線 | 線心数 | ４心 | ４心 | ４心 |
| シールド | AL＋編組 | 二重編組 | 一重編組 | |
| 対応信号 | デジタル | アナログ | アナログ | |
| 電源線 | ユニット | VCT 3 × 2㎟ |
VCT 3 × 2㎟ |
VCT 3 × 2㎟ |
| 許容電流 | 19A | 19A | 19A | |
| 仕上外径 | mm | 14.1 ± 0.5 | 12.7 ± 0.7 | 13.9 ± 0.8 |
| 概算質量 | kg/100m | 24 | 18 | 24 |
| 販売単位 | m | 1~100m (1m単位) |
1~100m (1m単位) |
1~100m (1m単位) |
アッセンブリ製品
| 型名（＊：長さ表記） | 信号伝送用コネクタ |
電源コネクタ |
| PW320LD4-L5VPP-* (DMX) | NEUTRIK NC5FXX-B – NC5MXX-B | NEUTRIK NAC3FCA / アメリカ ン電機 7112GN black |
| PW320LD4-L5VPPT-* (DMX) | NEUTRIK NC5FXX-B – NC5MXX-B | NEUTRIK NAC3FX-W-TOP / アメリカン電機 7112GN black |

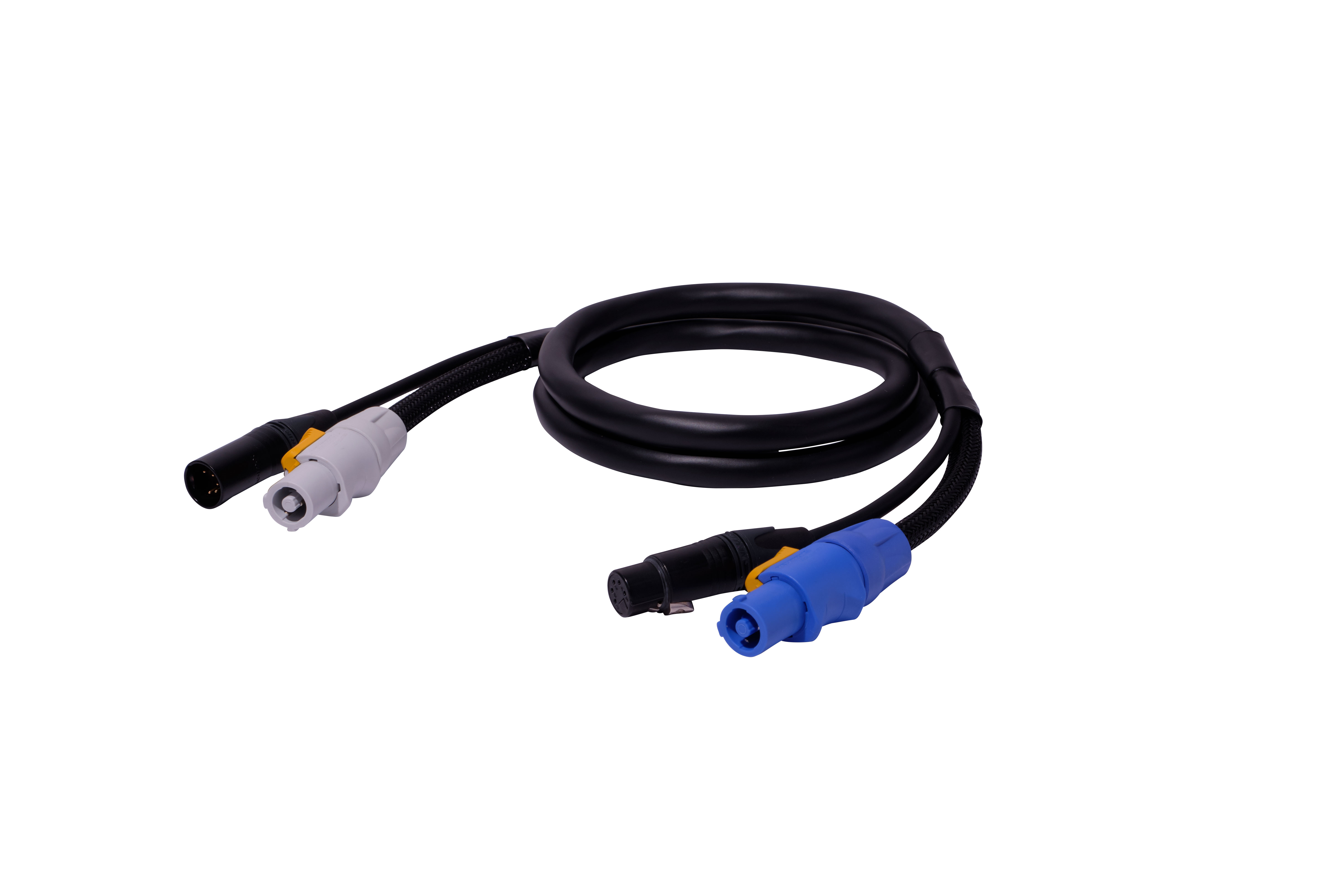

| PW320LD4-L5VPW-* (DMX) | NEUTRIK NC5FXX-B – NC5MXX-B | NEUTRIK powerCONバージョン NAC3FCA – NAC3FCB |
| PW320LD4-L5VPWT-* (DMX) | NEUTRIK NC5FXX-B – NC5MXX-B | NEUTRIK powerCONバージョン NAC3FX-W-TOP – NAC3MX-W- TOP(TRUE1 仕様) |

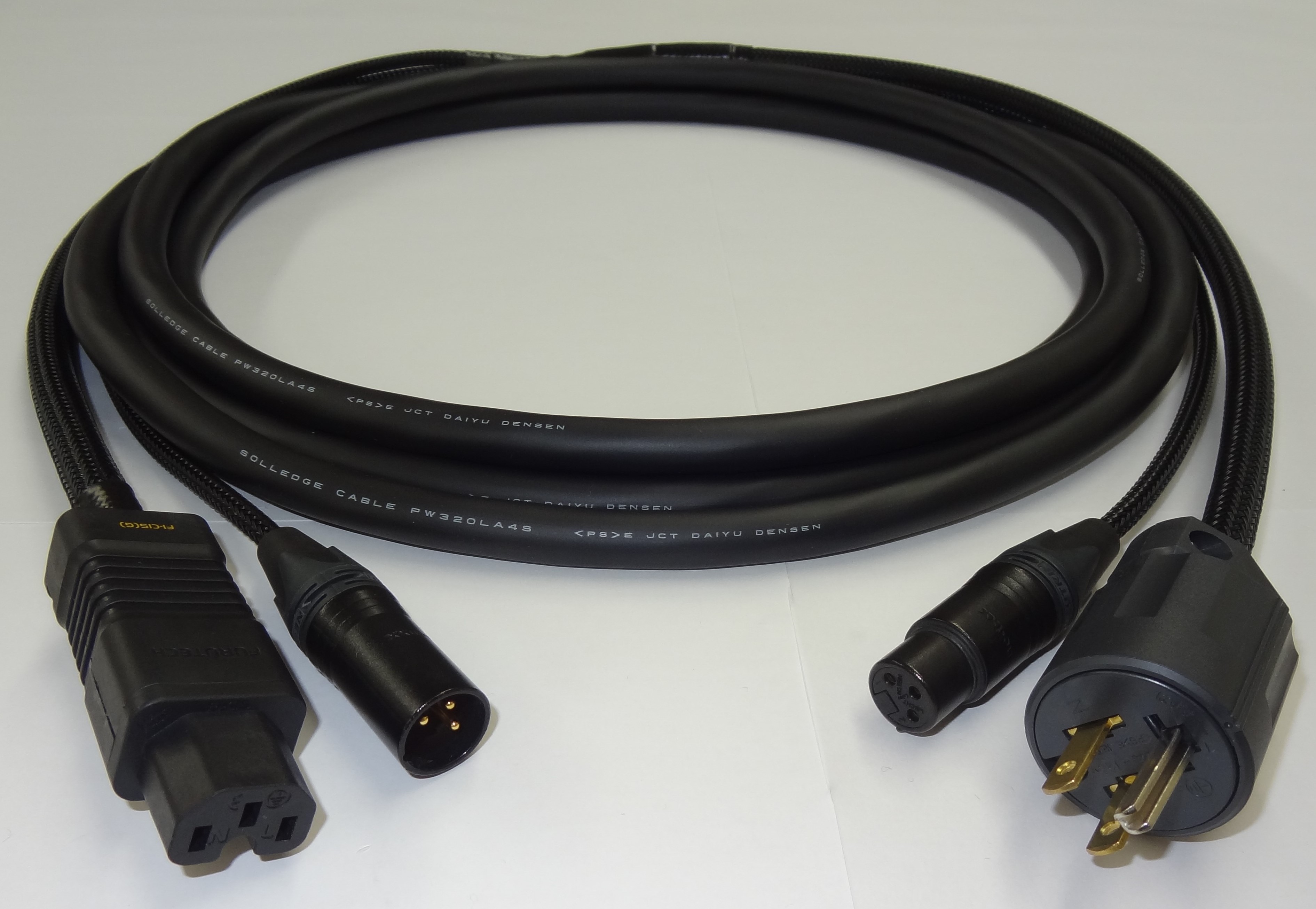

| PW320LA4-L3VPI-* | NEUTRIK NC3FXX-B – NC3MXX-B | FURUTECH IEC60320 / アメリカン電機 7112GN black |
| PW320LA4S-L3VPI-* | NEUTRIK NC3FXX-B – NC3MXX-B | FURUTECH IEC60320 / アメリカン電機 7112GN black |

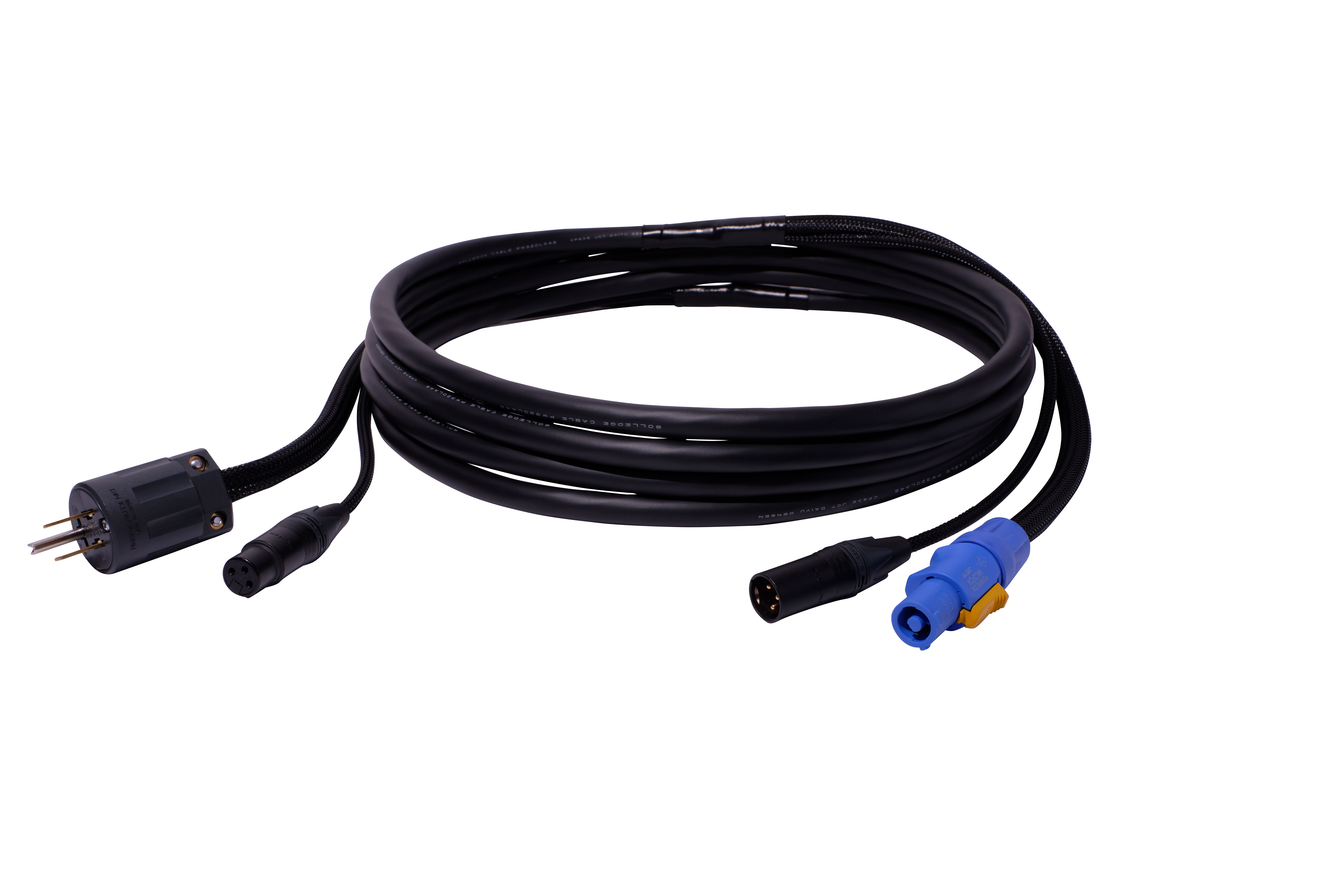

| PW320LA4-L3VPP-* | NEUTRIK NC3FXX-B – NC3MXX-B | NEUTRIK NAC3FCA / アメリカン電機 7112GN black |
| PW320LA4S-L3VPP-* | NEUTRIK NC3FXX-B – NC3MXX-B | NEUTRIK NAC3FCA / アメリカン電機 7112GN black |
| PW320LA4-L3VPPT-* | NEUTRIK NC3FXX-B – NC3MXX-B | NEUTRIK NAC3FX-W-TOP / アメリカン電機 7112GN black |
| PW320LA4S-L3VPPT-* | NEUTRIK NC3FXX-B – NC3MXX-B | NEUTRIK NAC3FX-W-TOP / アメリカン電機 7112GN black |
